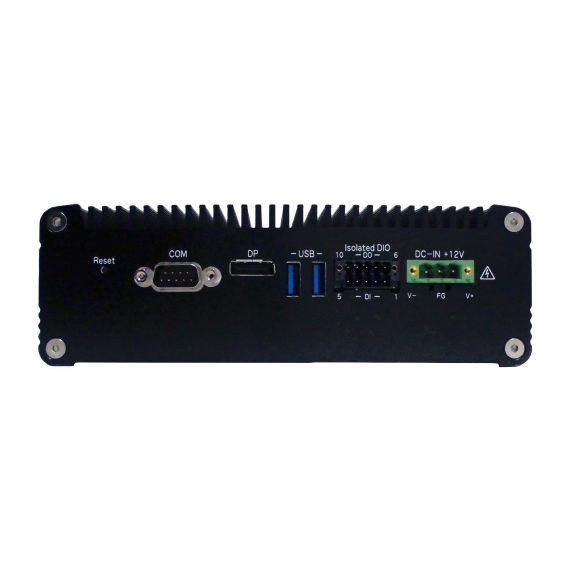

DSR-i6000U
第6世代 Intel CoreTM プロセッサ搭載
組み込み向け小型ファンレスPC
製品の特徴
-
Gigabit Ethernet 6ポート搭載
-
10年メンテナンスフリー(オプション)
-
メモリ4GB ~ 最大32GB
-
RAS機能(温度、電圧、WDT)
-
DINレール対応
-
拡張IO部 カスタマイズ可能
-
(拡張例:USB3.0、Gigabit Ethernet、EtherCAT等)
About
電産製組み込みファンレスPCは、基本的な機能に加え お客様の要望に合わせて設計しています。
接続された各デバイスの監視、センサーデータの収集、保存、送信、データ抽出に適した製品です。
製品仕様
項目
内容
CPU
Core™ i7
Core™ i7-6600U 2.6GHz
2 コア, 4 スレッド, キャッシュ, 4MB, TDP 15W
Core™ i5
Core™ i5-6300U 2.4GHz
2 コア, 4 スレッド, キャッシュ, 3MB, TDP 15W
Celeron®
Celeron® 3955U 2.0GHz
2 コア, 2 スレッド, キャッシュ, 2MB, TDP 15W
メイン メモリ
メモリ仕様
DDR4-2133, ECC 未対応
ソケット
260 pin SO-DIMM 2 個
容量
最大 32GByte
UEFI (BIOS)
メーカ
AMI 社 UEFI
デバイス
16MByte SPI Flash
Cfast
規格
Serial ATA III 6Gbps
コネクタ
CFast ホルダ(TypeIサイズ)
グラフィックインタフェース
規格
DisplayPort 1.2
最大解像度
最大 3840 × 2160, 24bit, 60Hz
コネクタ
DisplayPort × 1
USB
仕様
USB3.0
コネクタ
4port (前面2port, 背面 2port)
シリアル I/O (COM1)
形式
RS-232C
転送レート
115.2Kbps(max)
コネクタ
Dsub 9pin Plug
アイソレーション D I/O
仕様
入力 : フォトカプラ絶縁
出力 : フォトカプラ絶縁による
トランジスタ出力
点数
入力 4点 (コモン1), 出力 4点 (コモン1)
外部電源電圧
DC +12V/+24V
コネクタ
Phoenix Contact社1787098 (DMC 1, 5/10-G1F-3, 5-LR P20THR)
Gigabit Ethernet (LAN1~LAN6)
デバイス
Intel 社 I210IT
規格
10BASE-T, 100BASE-TX, 1000BASE-T
コネクタ
RJ45 × 6
Wake on LAN,PoE非対応
RAS
機能
温度監視:CPU, System
電圧監視:CPU, +5V, +3.3V 等
ウォッチドックタイマ:1, 8, 15, 30 秒
スイッチ
機能
パワースイッチ
リセットスイッチ
AT/ATX モード切替スイッチ
LED
機能
RUN(緑) SATA(緑) GP1, GP2(緑)
LAN コネクタに付属したLINK, ACTIVE, SPEED(100/1000 BASE)
RTC
バックアップ 電池
コイン型リチウム電池 (BR2032, 200mAh)*標準搭載
電池寿命 : 3.8 年(25°C, 無通電)
コイン型リチウム電池 (BR2450, 550mAh, 直付け)*出荷オプション
電池寿命 : 10 年(25°C, 無通電)
電源
電源電圧
+12 VDC±5%
消費電流
TBD (ただし、USB などのバスパワーによる 電流値は除く)
コネクタ
Phoenix Contact 社 1776511 (MSTB 2, 5/ 3-GF-5, 08)
ACアダプタ (Option)
仕様
入力 : 90~264V/AC
出力 : 12V 5.41A(65w)
規格
PSE, UL, FCC, CE
保護機能
USB過電流保護
環境仕様
動作温度
0°C~+60°C
動作湿度
25%~95%(結露なきこと)
保存温度
-20°C~+70°C
保存湿度
25%~95%(結露なきこと)
機械的仕様
筐体
186.5mm × 177.0mm × 61.5mm
重量
TBD
規格
EN61000-6, VCCI
環境
RoHS 指令
すべての部材でRoHS2 指令適合品を 使用
製品仕様詳細については、以下のカタログをダウンロードし、ご確認ください。
